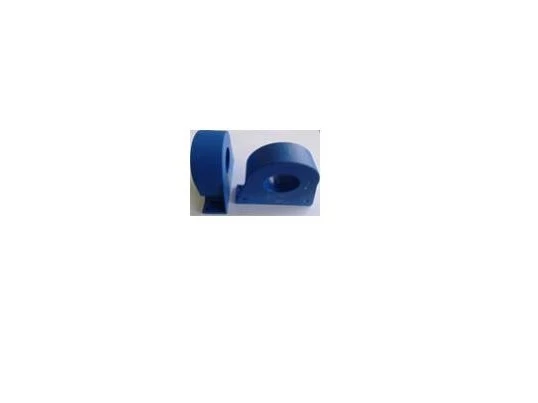

مستشعر التيار WBI023TK03-35 عبارة عن جهاز حلقة مغلقة يعتمد على مبدأ قياس تأثير القاعة وطريقة التوازن الفارغ، مع عزل كلفاني بين الدائرة الأولية والثانوية، ولا يؤثر حجم الأولي على دقة الاختبار، بغض النظر عن موقع الابتدائي في ثقب الاستشعار الحالي. يمكنه حقًا قياس الدقة 1000: 1 ويستخدم لقياس الدقة للتيار المستمر والتيار المتردد والتيار النبضي.
البيانات الكهربائية (تا=25 درجة ±5 درجة)
|
المعلمة/النوع |
WBI023TK٪7b٪7b1٪7d٪7d | يوني | ||
|
المدخلات المقدرة (IPN) |
350 |
400 |
500 |
A |
|
نطاق القياس (Ip) |
1200 (±24V,17Ω) |
1200 (±24V,36Ω) |
1500 (±24V,24Ω) |
A |
|
نسبة الدوران (Np/Ns) |
1:2000 |
1:4000 |
1:5000 |
|
|
قياس المقاومة مع ± 15 فولت |
@±500Amax 30 (كحد أقصى) |
@±400Amax 100 (كحد أقصى) |
@±500Amax 91 (كحد أقصى) |
Ω |
|
قياس المقاومة مع ± 18 فولت |
@±900Amax 8 (كحد أقصى) |
@±800Amax 30 (كحد أقصى) |
@±1000Amax 20 (كحد أقصى) |
Ω |
|
المقاوم لفائف |
@±500Amax 50 (كحد أقصى) |
@±400Amax 130 (كحد أقصى) |
@±500Amax 120 (كحد أقصى) |
Ω |
|
تصنيف الإخراج الحالي (إيسن) |
@±1200Amax 10 (كحد أقصى) |
@±800Amax 43 (كحد أقصى) |
@±1000Amax 33 (كحد أقصى) |
Ω |
|
مصدر التيار |
15 |
40 |
50 |
Ω |
|
استهلاك الطاقة |
175±0.2% |
100±0.2% |
100±0.2% |
أماه |
|
تيار الإزاحة صفر |
±1524 |
V |
||
|
تعويض الانجراف الحالي |
أقل من أو يساوي 20+IpX(Np/Ns) |
أماه |
||
|
وقت الاستجابة |
@آي بي=0 |
أقل من أو يساوي ±0.2 |
أماه | |
|
الخطية |
@ -40 درجة ~85 درجة |
أقل من أو يساوي ±0.5 |
أماه | |
|
العزلة كلفاني |
@100A/ μS,10%-90% |
＜1.0 |
μs |
|
|
يتبع di/dt بدقة |
٪40Ip٪7b٪7b0٪7d٪7d ٪c2٪b1Ipn |
أقل من أو يساوي 0.1 |
٪25FS |
|
|
عرض النطاق |
@ 50 هرتز، تيار متردد، 1 دقيقة |
6 |
كيلو فولت |
|
|
المدخلات المقدرة (IPN) |
＞100 |
A/ μs |
||
|
نطاق القياس (Ip) |
@ -3 ديسيبل |
العاصمة…100 |
كيلوهرتز |
|
التطبيقات
● محركات متغيرة السرعة
● ماكينة لحام
● التطبيقات المتوفرة بالبطارية
●مصادر الطاقة غير المنقطعة (UPS)
● الكهروكيميائية
البعد الميكانيكي (للرجوع إليها فقط)
2. التسامح العام ± 1 مم
3. TBC-LTHB1: مع موصل موليكس (موليكس 22011042: 5045-04AG، 5051-04)
4. TBC-LTHB2: مع موصل DG300-5.0.
تعليمات الإستخدام
1. سيكون في اتجاه أمامي عندما يتدفق Ip وفقًا لاتجاه رأس السهم.
2. يجب أن يكون الموصل الأساسي أقل من أو يساوي 120 درجة.
3. الأداء الديناميكي (di/dt ووقت الاستجابة) هو الأفضل عندما يتم ملء الثقب الأساسي بالكامل بشريط الناقل.
4. يجب أن تكون المنعطفات الأولية في أعلى المستشعر للحصول على أفضل اقتران مغناطيسي.
5. عندما يمر التيار عبر جهاز استشعار، سيتم قياس الجهد عند نهاية الإخراج. (ملاحظة: قد تؤدي الأسلاك الخاطئة إلى تلف المستشعر)
6. يتوفر تصميم مخصص في تيار الإدخال المقنن المختلف وتيار الإخراج.
المعايير
٪e2٪97٪8fUL٪7b٪7b٪7b٪7b1٪7d٪7d٪7d٪7dV0.
٪e2٪97٪8fEN٪7b٪7b0٪7d٪7d٪3a2004
٪e2٪97٪8fIEC٪7b٪7b0٪7d٪7d٪3a2001
٪e2٪97٪8fEN50178٪3a1998
٪e2٪97٪8fSJ ٪7b٪7b0٪7d٪7d
التاريخ العام
|
قيمة |
وحدة |
رمز |
|
|
درجة حرارة التشغيل |
-40-+85 |
ºC |
تا |
|
درجة حرارة التخزين |
-40-+125 |
ºC |
اتس |
|
الكتلة (تقريبا) |
290 |
g |
M |
مخطط الخصائص
